冷暖風機｜日立冷氣
點擊圖片放大商品名稱:
冷暖風機｜日立冷氣
冷暖風機｜日立冷氣
詳細介紹:冷暖風機｜日立冷氣
冷暖風機｜日立冷氣
產品冷氣能力選擇
只有一種產品可用，不能應用過濾器

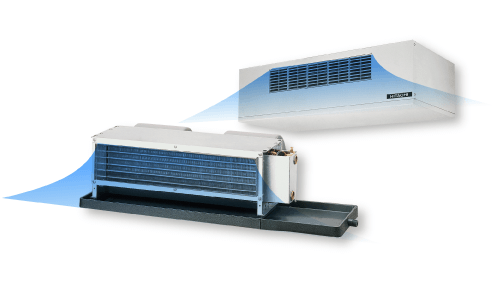

冷暖風機

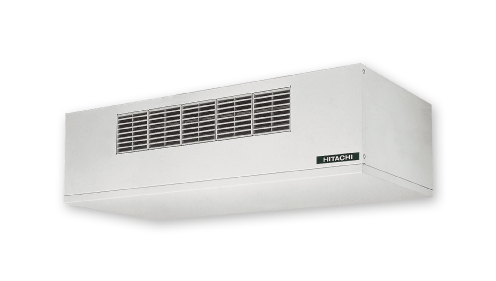

–優雅外觀
外箱使用高級鋼板，配以杏黃色的烤漆塗裝，適用於任何場所裝潢。

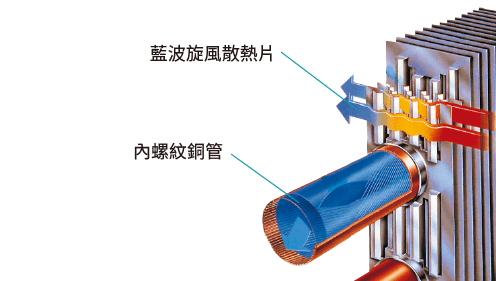

–空間省，能力足
採用旋風散熱片(Super Slit-fin)，熱傳效率高，盤管所佔空間小，配管空間大，能力足。
–水頭損失小
可使用較小馬力之抽水機，省電、省錢。

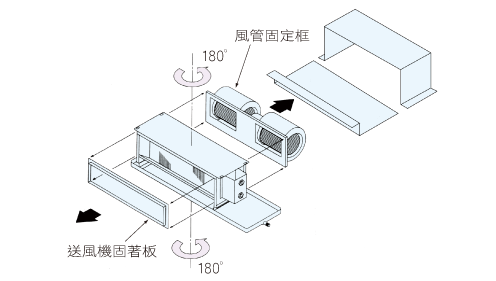

–安裝方便
盤管之配管方式左、右互換簡易。僅需卸下風管固定框及送風機固著板，再將機體旋轉180°鎖回即可。
–能力範圍廣
風量從8.5 m³/min到40 m³/min，冷氣能力從2400kcal/hr到11000kcal/hr的範圍內皆可選擇，提供您更舒適的空調環境。
–超靜音
採用全密閉馬達，配合高效率離心式多翼風扇，運轉時安靜不擾人。

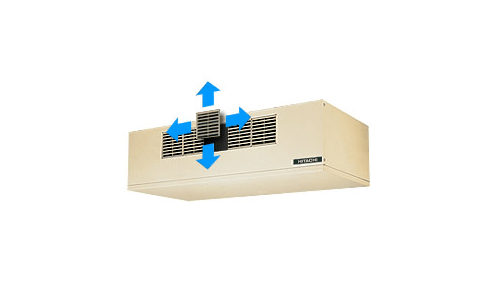

–風向板可調整
吹出口可以上、下、左、右隨意調整，冷氣分佈均勻。

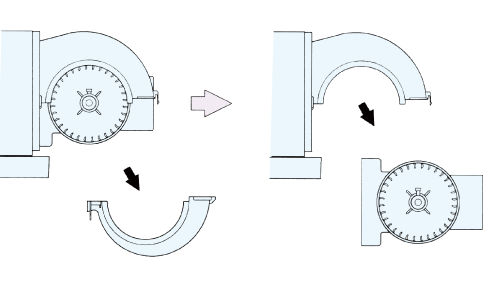

–保養容易
風車殼採用上、下可分離式，不需任何工具即可拆卸，風車、馬達的保養更得心應手。
